Eine Hebeanlage für Abwasser wird überall dort benötigt, wo Ablaufstellen unterhalb der Rückstauebene liegen, also typischerweise im Keller oder Souterrain. Die Anschaffungskosten liegen je nach Abwasserart und Einbausituation zwischen rund 500 und 3.500 Euro, bei großen gewerblichen Anlagen auch deutlich darüber. In diesem Artikel beschreiben wir von Norva24, welche Arten von Hebeanlagen es gibt, wie Planung und Einbau ablaufen, was die relevanten Normen vorschreiben und worauf Sie bei Wartung und Betrieb achten sollten. Der folgende Inhalt dient als kompaktes Inhaltsverzeichnis für alle wichtigen Aspekte rund um Abwasserhebeanlagen.
Das Wichtigste in Kürze
Eine Hebeanlage ist immer dann nötig, wenn Abwasser unterhalb der Rückstauebene anfällt, zum Beispiel im Keller unter Straßenniveau.
Es gibt unterschiedliche Hebeanlagen für Schwarzwasser mit Fäkalien und für fäkalienfreies Grauwasser, die sich in Aufbau und Normanforderungen deutlich unterscheiden.
Die Planung erfolgt nach DIN EN 12056 und DIN 1986-100: ein fachgerechter Einbau verhindert Rückstau und Überschwemmungen.
Regelmäßige Wartung verlängert die Lebensdauer von Hebeanlagen und schützt vor kostspieligen Störungen.
Wir von Norva24 warten Hebeanlagen, beheben Störungen und sind an 365 Tagen im Jahr mit transparenten Preisen vor Arbeitsbeginn im Einsatz.
Grundlagen: Was eine Hebeanlage für Abwasser leistet
Abwasser aus Kellerräumen oder einem Gäste WC im Untergeschoss kann nicht im freien Gefälle zum Kanal ablaufen, wenn die Ablaufstellen unterhalb der Rückstauebene liegen. Hebeanlagen werden genau dann eingesetzt, wenn kein natürliches Gefälle vorhanden ist. Eine Hebeanlage besteht im Kern aus einem Sammelbehälter und einer Pumpe, die das Abwasser über die Rückstauebene in die Grundleitung oder den Kanal hebt.
Typische Einsatzorte sind Kellerbad, Waschküche, Gäste WC, Souterrain-Büro und Technikraum. Abwasserhebeanlagen pumpen Abwasser über die Rückstauebene und gewährleisten so die Nutzung von Badezimmern in Kellerräumen. Die Rückstauebene entspricht in der Regel der Oberkante der Straße vor dem Gebäude. Unterhalb dieser Ebene besteht bei Starkregen oder Kanalrückstau die Gefahr, dass Wasser ins Haus zurückgedrückt wird. Eine Hebeanlage schützt vor Rückstau bei starkem Regen.
Moderne Hebeanlagen arbeiten vollautomatisch und geruchsneutral: Eine Niveausteuerung erkennt den Füllstand, startet die Pumpe und schaltet sie nach dem Pumpvorgang wieder ab.
Arten von Hebeanlagen: Schwarzwasser, Grauwasser und Kleinhebeanlagen
Die Anlagen lassen sich nach Abwasserart sortieren. Es gibt drei Typen von Abwasserhebeanlagen nach DIN EN 12050, die sich in Aufbau und Anforderungen unterscheiden:
Schwarzwasserhebeanlagen (DIN EN 12050-1): Fäkalienhebeanlagen fördern Abwasser mit Fäkalien aus Toiletten und Urinalanlagen. Fäkalienhaltiges Abwasser benötigt spezielle Anlagen mit Schneidwerk, gasdichtem Behälter und Rohrnennweiten ab DN 80 (ohne Schneidwerk) bzw. DN 32 (mit Schneidwerk).
Schmutzwasser- und Grauwasserhebeanlagen (DIN EN 12050-2): Schmutzwasserhebeanlagen fördern fäkalienfreies Abwasser wie Grauwasser aus Dusche, Waschbecken oder Waschmaschine. Die Anforderungen an Dichtheit sind geringer, Rohrdimensionen und Rückflussverhinderer bleiben aber Pflicht.
Kleinhebeanlagen (DIN EN 12050-3): Die europäische Norm DIN EN 12050-3 gilt für Abwasserhebeanlagen zur begrenzten Verwendung. Kleinhebeanlagen sind ideal für Räume unterhalb der Rückstauebene und können mehrere Sanitäranlagen gleichzeitig bedienen, zum Beispiel ein WC plus Handwaschbecken in einem Raum.
Die Auswahl und Dimensionierung sollte immer an die geplante Nutzung angepasst werden: ein privates Gäste WC stellt andere Anforderungen als ein stark genutzter Sanitärbereich.
Einsatzbereiche im Gebäude: Vom Gäste WC bis zur Waschküche
Ob Sanierung oder Nachrüstung im Bestandsbau: In vielen Fällen kommt eine Hebeanlage ins Spiel, wenn Räume unterhalb des Straßenniveaus genutzt werden sollen.
Gäste WC im Keller: Wird ein WC plus Handwaschbecken unterhalb der Rückstauebene geplant, ist eine Schwarzwasserhebeanlage nach DIN EN 12050-1 erforderlich. Bei einem Gäste WC ohne Toilette reicht eine Anlage nach DIN EN 12050-2.
Waschküche: Waschmaschine, Ausgussbecken und eventuell ein Bodenabfluss stellen Anforderungen an eine Schmutzwasserhebeanlage, da das Fördermedium hier fäkalienfrei ist.
Weitere Einsatzorte: Hobbyraum mit Dusche, Einliegerwohnung im Souterrain, gewerbliche Nutzung wie eine kleine Werkstatt mit Ausguss. Mobile Hebeanlagen sind zudem für temporäre Installationen geeignet, etwa auf Baustellen.
Bei Bestandsanlagen prüfen wir bei Norva24 den Leitungsverlauf, die Rückstauebene, vorhandene Rückstauschleife und Entlüftung, bevor wir eine Lösung empfehlen.

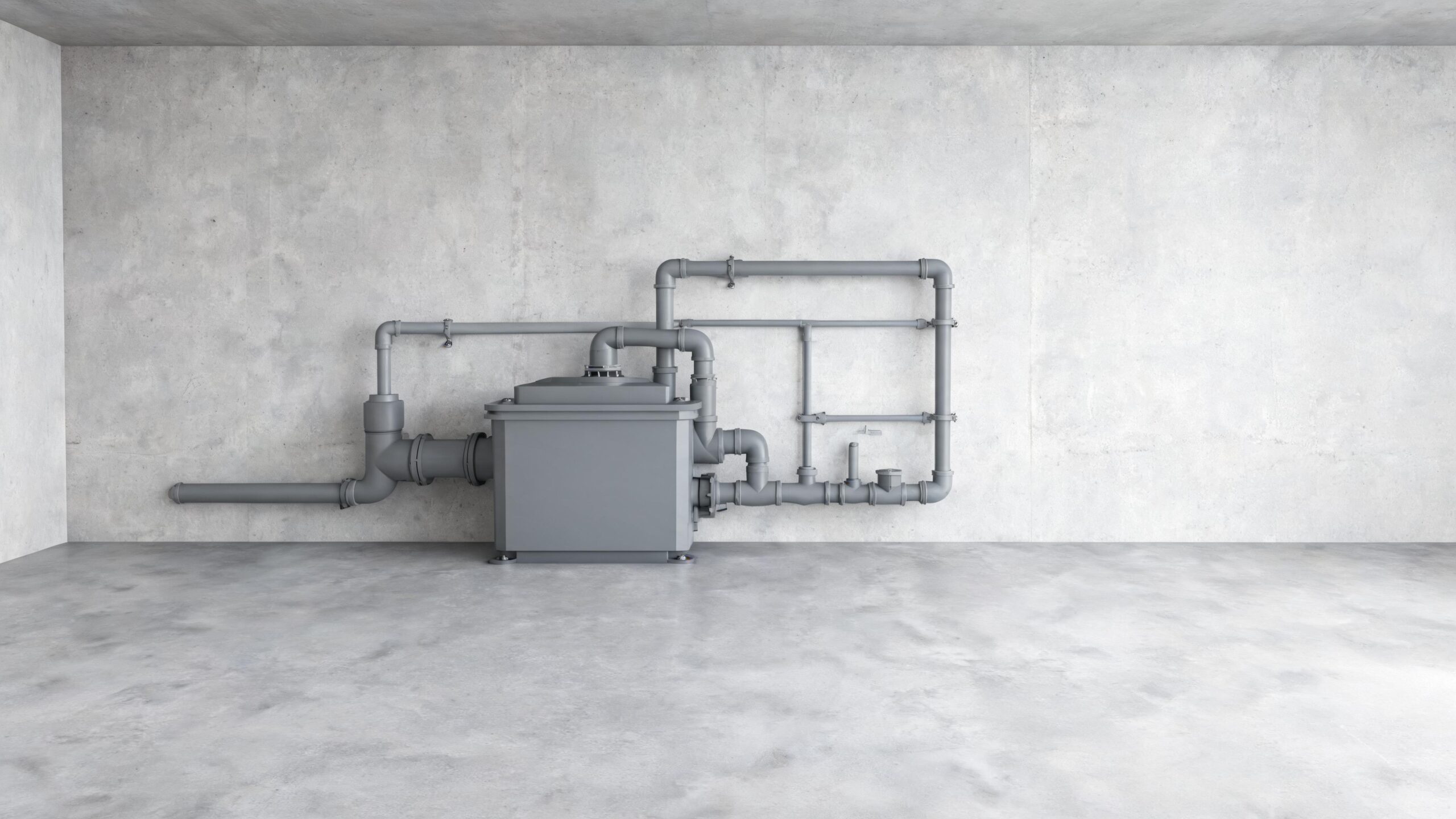

Aufbau und Funktionsweise einer Abwasserhebeanlage
Das Funktionsprinzip ist bei allen Hebeanlagen ähnlich. Unterschiede ergeben sich vor allem beim Fördermedium und der Pumpentechnik. Die zentralen Komponenten sind:
Sammelbehälter, Pumpe, Niveausensor oder Schwimmerschalter, Rückstauschleife, Druckleitung, Rückschlagventil, Be- und Entlüftung sowie Reinigungsöffnung.
Das Abwasser läuft im freien Gefälle in den Behälter. Die Pumpen schalten sich automatisch bei einem bestimmten Wasserstand ein und fördern das Wasser über die Druckleitung. Die Rückstauschleife verläuft oberhalb der Rückstauebene und verhindert, dass bei Kanalrückstau Abwasser ins Gebäude zurückgedrückt wird. Ein Rückschlagventil verhindert den Rückfluss von Abwasser, und eine Rückschlagklappe verhindert den Rückfluss von Wasser in den Behälter.
Die Förderhöhe muss die Rückstauebene übersteigen, und die Dimensionierung der Hebeanlage muss zur Abwassermenge passen. Bei Fäkalienhebeanlagen kommen zusätzlich gasdichte Behälter, Schneidwerk und größere Nennweiten zum Einsatz.
Normen, Rückstauebene und rechtliche Vorgaben
Normgerechte Planung ist Voraussetzung für den Gebäudeschutz und den Versicherungsschutz. DIN EN 12056 regelt die Schwerkraftentwässerung innerhalb von Gebäuden, DIN EN 12056-4 behandelt die Bemessung der Druckleitungen. DIN 1986-100 konkretisiert diese Vorgaben national und enthält Regelungen zu Lüftung, Rückstauschutz und Betriebspflichten.
Die DIN EN 12050-3 regelt Anforderungen an Hebeanlagen für begrenzte Verwendung, DIN EN 12050-1 deckt Schwarzwasser ab, DIN EN 12050-2 fäkalienfreies Schmutzwasser. Die Rückstauebene wird in der Regel durch die Kommune festgelegt, zum Beispiel anhand der Oberkante Straße oder des nächstgelegenen Kanaldeckels. In der Sprache der Norm sind alle Entwässerungsstellen unterhalb dieser Ebene rückstaugefährdet.
Unsachgemäß ausgeführte Eigenlösungen ohne Normbezug können zu Schäden an Gebäude und Einrichtung führen und im Extremfall den Versicherungsschutz gefährden.
Vergleich: Fäkalienhebeanlage und Schmutzwasserhebeanlage
Die Wahl der richtigen Anlage hängt vom Abwassertyp ab. Eine falsche Anlagenwahl ist häufige Ursache für Verstopfungen und Störungen, etwa wenn eine Toilette an eine reine Schmutzwasserhebeanlage angeschlossen wird.
Merkmal | Fäkalienhebeanlage (DIN EN 12050-1) | Schmutzwasserhebeanlage (DIN EN 12050-2) |
|---|---|---|
Abwasserart | Schwarzwasser mit Fäkalien | Grauwasser, fäkalienfrei |
Typische Einsatzorte | WC, Gäste WC mit Toilette, Bad | Dusche, Waschmaschine, Waschküche |
Behälter | Gasdicht, geschlossen | Offener oder teiloffener Behälter |
Rohrdimension | Ab DN 80 ohne, ab DN 32 mit Schneidwerk | Ab DN 32 |
Schneidwerk | Häufig erforderlich | Nicht erforderlich |
Wartungsaufwand | Höher (Feststoffe, Geruch) | Geringer |
Kostenrahmen (Orientierung) | 2.000 bis 3.500 € inkl. Einbau | 500 bis 1.500 € inkl. Einbau |
Wir prüfen bei Norva24 vor Ort, ob eine Grauwasser- oder Schwarzwasserlösung notwendig ist und welche Übergabepunkte an die bestehende Abwasserleitung sinnvoll sind.
Schritt für Schritt
Der folgende Ablauf zeigt, wie ein typisches Projekt mit uns aussieht, von der ersten Kontaktaufnahme bis zur regelmäßigen Wartung:
Erstberatung und Terminvereinbarung: Sie schildern uns Ihr Problem oder Vorhaben, und wir vereinbaren einen Vor-Ort-Termin. Auch im Notdienst ist eine schnelle Terminabstimmung möglich.
Prüfung von Rückstauebene und Entwässerung: Wir bewerten das Niveau der Rückstauebene und den Zustand der vorhandenen Entwässerung inklusive Abfluss und Abwasserleitung. Dabei berücksichtigen wir alle angeschlossenen Entwässerungsgegenstände.
Auswahl der passenden Hebeanlage: Auf Basis der Förderhöhe, Fördermenge und des Fördermediums wählen wir Produkte verschiedener Hersteller aus. Die Bemessung richtet sich nach der geplanten Nutzung und der Anzahl der Ablaufstellen.
Fachgerechter Einbau und Anschluss: Installation, Lieferung und Anschluss an Abwasserleitung, Druckleitung und Stromanschluss erfolgen normgerecht. Wir achten auf korrekte Rückstauschleife und Belüftung.
Funktionsprüfung und Einweisung: Nach dem Einbau führen wir einen Probelauf durch und weisen Sie in die Bedienung ein. Sie erhalten einen Tipp zur Vermeidung typischer Fehler.
Wartungsintervalle vereinbaren: Wir empfehlen regelmäßige Wartungszyklen und bieten Wartungsverträge an. Vor Beginn der Arbeiten nennen wir immer einen transparenten Preis.
Bei Störungen vorhandener Hebeanlagen gehen wir ähnlich vor: Diagnose, Freispülen der Leitungen, Austausch defekter Komponenten, Dokumentation.
Installation, Betrieb und typische Fehlerquellen
Die Installation einer Hebeanlage gehört in die Hände eines Fachbetriebs, da Fehler häufig erst bei Starkregen oder Kanalrückstau sichtbar werden.
Wichtige Punkte bei der Installation:
Richtige Lage der Rückstauschleife über der Rückstauebene
Ausreichende Belüftung über Dach
Schallentkoppelte Leitungsführung
Kein Anschluss der Druckleitung an Fallleitungen
Typische Fehler im Bereich Planung und Betrieb:
Falsche Rohrdimension oder fehlende Rückschlagventile
Zu lange waagerechte Druckleitungen ohne Gefälle
Fehlende Wartungsöffnungen
Entsorgung von Hygieneartikeln, Feuchttüchern, Textilien oder Fetten über die Hebeanlage
In jedem Falle gilt: Geben Sie keine Fremdkörper in die Anlage. Wir bei Norva24 arbeiten mit Hochdruckspülung und Kamerainspektion, wenn Druckleitungen oder angeschlossene Abwasserstränge bereits beeinträchtigt sind.
Wartung und regelmäßige Kontrolle der Hebeanlage
Regelmäßige Wartung verlängert die Lebensdauer einer Hebeanlage und sichert die Förderung des Abwassers. Eine jährliche Reinigung und Sichtprüfung ist empfehlenswert, bei gewerblicher Nutzung häufiger. Wartungsintervalle sollten nicht länger als zwei Jahre sein. Die Wartung sollte mindestens einmal jährlich erfolgen.
Typische Wartungsarbeiten umfassen:
Sichtkontrolle und Dichtheitsprüfung
Reinigung von Behälter und Sensorik
Prüfung der Rückschlagventile und Probelauf
Kontrolle auf Schmutz und Ablagerungen
Ein DSD-System erleichtert die Wartung von Hebeanlagen und vereinfacht den Zugang zu den Komponenten. Wir bieten Wartungsverträge an, um die Überwachung und rechtzeitige Durchführung sicherzustellen. Störungen beheben wir im 24/7 Notdienst, etwa bei Alarmmeldungen, Geruchsproblemen oder sichtbarem Rückstau im Kellerbereich.
Kostenfaktoren einer Hebeanlage für Abwasser
Die Kosten hängen von Art der Hebeanlage, Einbausituation und Nutzung ab. Alle folgenden Angaben sind marktübliche Orientierungswerte, keine verbindliche Zusage.
Leistung | Kostenspanne (marktübliche Orientierungswerte) |
|---|---|
Kleinhebeanlage für Gäste WC ohne Toilette | 500 bis 1.500 € |
Fäkalienhebeanlage für komplettes Kellerbad | 2.000 bis 3.500 € |
Einbau- und Anschlussarbeiten | 500 bis 2.000 € |
Wartungspauschale pro Jahr (EFH) | 100 bis 200 € |
Notdiensteinsatz bei Störung | je nach Aufwand |
Große gewerbliche Anlage inkl. Erdarbeiten | bis 20.000 € und mehr |
Zusätzliche Kosten können für Rohrreinigung, Kamerainspektion oder Kanalsanierung entstehen, wenn Leitungen bereits vorgeschädigt oder zugesetzt sind. Auch Regenwasser, das nicht über die reguläre Entwässerung abgeführt werden kann, spielt bei der Gesamtplanung eine Rolle. Wir stimmen vor Arbeitsbeginn immer einen transparenten Preis ab und nehmen Änderungen nur nach Rücksprache mit Ihnen vor.
Wann Sie einen Fachbetrieb brauchen
Hebeanlagen sind Teil der sicherheitsrelevanten Gebäudeentwässerung. DIY-Lösungen stoßen hier schnell an Grenzen. Folgende Warnsignale deuten darauf hin, dass ein Fachbetrieb eingreifen sollte:
Häufiger Rückstau im Keller oder Badezimmer
Gluckernde Geräusche in Abflüssen unterhalb der Rückstauebene
Sichtbare Undichtigkeiten oder Korrosion an Hebeanlage und Leitungen
Wiederkehrende Störungen trotz Reset
Geruchsbelästigung oder Alarmmeldungen an der Hebeanlage
Ungewöhnlich lange Laufzeiten der Pumpe oder häufiges Ein- und Ausschalten
Spezielle Situationen wie der Umbau von Kellerräumen zu Wohnraum, die Nachrüstung eines Gäste WC, der Ausbau von Souterrainwohnungen oder der Anschluss zusätzlicher Entwässerungsgegenstände an eine bestehende Anlage erfordern eine fachliche Bewertung. Wir sind als Norva24 bundesweit mit ausgerüsteten Servicefahrzeugen unterwegs und ordnen Hebeanlagen in das gesamte Abwasserkonzept von Grundstück und Haus ein.
Häufig gestellte Fragen zur Hebeanlage Abwasser (FAQ)
Im Folgenden beantworten wir häufige Zusatzfragen, die im Haupttext nur angerissen wurden. Für konkrete Projekte prüfen wir die Situation vor Ort.
Benötige ich bei einem bestehenden Kellerbad immer eine Hebeanlage?
Eine Hebeanlage ist nötig, sobald Ablaufstellen unterhalb der Rückstauebene liegen und kein freies Gefälle zum Kanal vorhanden ist. Wir prüfen bei Bestandsgebäuden häufig, ob frühere Einbauten noch den aktuellen Vorgaben von DIN EN 12056 und DIN 1986-100 entsprechen.
Wie lange hält eine Hebeanlage im Durchschnitt?
Bei fachgerechtem Einbau und regelmäßiger Wartung liegt die typische Lebensdauer bei 10 bis 15 Jahren als Orientierungswert. Einsatzhäufigkeit, Abwasserzusammensetzung und Wartungszustand beeinflussen die tatsächliche Lebensdauer erheblich.
Was passiert mit der Hebeanlage bei Stromausfall?
Ohne Strom fördert die Pumpe kein Abwasser, deshalb sollten Sie während längerer Ausfälle möglichst kein Wasser einleiten. Für kritische Anwendungen gibt es Lösungen mit Notstromversorgung oder redundanten Systemen, die wir projektbezogen mit Ihnen planen können.
Kann ich Rückstauverschlüsse statt einer Hebeanlage einsetzen?
Rückstauverschlüsse nach DIN EN 13564-1 sind nur unter bestimmten Voraussetzungen zulässig und können kein Abwasser gegen das Gefälle heben. Hebeanlagen mit Rückstauschleife sind der Standard, wenn dauerhaft unterhalb der Rückstauebene entwässert werden soll.
Darf eine Hebeanlage mehrere Wohnungen oder Nutzungseinheiten bedienen?
Grundsätzlich ist das möglich, erfordert jedoch eine sorgfältige Auslegung der Förderleistung, der Rohrdimensionen und der Steuerung. Bei Mehrfamilienhäusern setzen wir häufig zentrale Anlagen ein und betreuen diese im Rahmen der regelmäßigen Kanal- und Rohrwartung.
Wie laut ist eine moderne Hebeanlage im Betrieb?
Hochwertige Produkte arbeiten mit gedämmten Gehäusen und schallentkoppelter Leitungsführung, sodass Betriebsgeräusche im angrenzenden Raum kaum wahrnehmbar sind. Bei nachträglichem Einbau lohnt es sich, auf die Herstellerangaben zur Schallemission zu achten und gegebenenfalls zusätzliche Dämmmaßnahmen einzuplanen.
Muss das gesamte Regenwasser über die Hebeanlage laufen?
Regenwasser wird in der Regel getrennt vom Schmutzwasser abgeleitet und läuft nicht über die Hebeanlage. Nur wenn Regenwasser in Bereiche unterhalb der Rückstauebene gelangt und dort gesammelt wird, kann eine separate Förderung notwendig werden.
Welche Rolle spielt die Förderhöhe bei der Auswahl?
Die Förderhöhe ist ein zentraler Teil der Planung, weil sie bestimmt, ob die Pumpe das Abwasser zuverlässig über die Rückstauebene heben kann. Wir messen vor Ort die Höhendifferenz und stimmen die Leistung der Anlage darauf ab.
Wir sind für Sie da
Wenn Sie ein Problem mit Ihrer bestehenden Hebeanlage haben, eine Nachrüstung planen oder die Anlage im Bestand warten lassen möchten: sprechen Sie uns an. Wir von Norva24 sind bundesweit an 365 Tagen im Jahr im Einsatz, prüfen, reinigen und reparieren Hebeanlagen und optimieren diese bei Bedarf im Zusammenhang mit Rohrreinigung, Kanalreinigung und Kanalsanierung. Vor Arbeitsbeginn nennen wir Ihnen einen transparenten Preis und dokumentieren anschließend sauber, welche Leistungen erbracht wurden. Kontaktieren Sie uns telefonisch oder per E-Mail, wenn es um Ihre Hebeanlage, ein neues Gäste WC oder ein Kellerbad geht.
